Il sonar frontale consente alle imbarcazioni e ai veicoli subacquei di rilevare ed evitare gli ostacoli in tempo reale. A differenza dei sistemi di consumo utilizzati per la ricerca ricreativa dei pesci, i sistemi sonar frontali utilizzati in oceanografia, navigazione commerciale e veicoli autonomi sono progettati per immagini precise, rilevamento a lungo raggio e integrazione perfetta con i sistemi di navigazione subacquea e pianificazione delle missioni.Questi sofisticati sistemi sonar utilizzano array a fasi, beamforming e imaging volumetrico per fornire una consapevolezza situazionale in ambienti che vanno dalle acque costiere ai fondali marini. Questa pagina fornisce una panoramica approfondita delle tecnologie sonar forward looking, delle loro applicazioni, delle loro capacità e di come si differenziano dai prodotti sonar forward facing più semplici utilizzati nei mercati consumer.
Read the Technology Overview
Strumenti, sensori e tecnologie ad alte prestazioni per l'esplorazione e il monitoraggio degli ambienti sottomarini
Soluzioni all'avanguardia per l'imaging e il posizionamento subacquei nell'ambito dell'esplorazione sottomarina
Sonar 3D con visione frontale (FLS) per la navigazione delle navi e la conoscenza della situazione critica
Sistemi sonar avanzati per il rilevamento, l'imaging e la navigazione subacquea
Tecnologia acustica per il posizionamento, l'imaging e la misurazione subacquea
Se progettate, costruite o fornite Sonar a proiezione frontale, create a profile to showcase your capabilities and connect with visitors who have an active requirement for your solutions.
I sistemi sonar forward looking (FLS) sono strumenti di imaging acustico che proiettano attivamente onde sonore in avanti dalla prua di una nave o dalla parte anteriore di un veicolo sottomarino. Gli echi di ritorno vengono elaborati per generare visualizzazioni in tempo reale del terreno sottomarino, dei pericoli e degli oggetti situati davanti alla direzione di marcia della piattaforma. Questi sistemi offrono informazioni fondamentali per la navigazione e la consapevolezza della situazione, in particolare in ambienti con scarsa visibilità dove i sistemi ottici non funzionano, come acque torbide, operazioni notturne o sotto il ghiaccio.
A differenza dei tradizionali sonar a scansione laterale o verso il basso, il sonar a scansione frontale fornisce dati utilizzabili davanti alla piattaforma, supportando un processo decisionale proattivo nella navigazione subacquea. È particolarmente utile per evitare pericoli sommersi, pianificare rotte sicure in acque inesplorate e migliorare il rilevamento degli ostacoli durante le missioni autonome o pilotate a distanza.
Tecnologie di imaging e tipi di sistemi
Esistono diverse classi di sonar a scansione frontale, che si differenziano per le loro capacità di imaging e le tecnologie dei trasduttori:

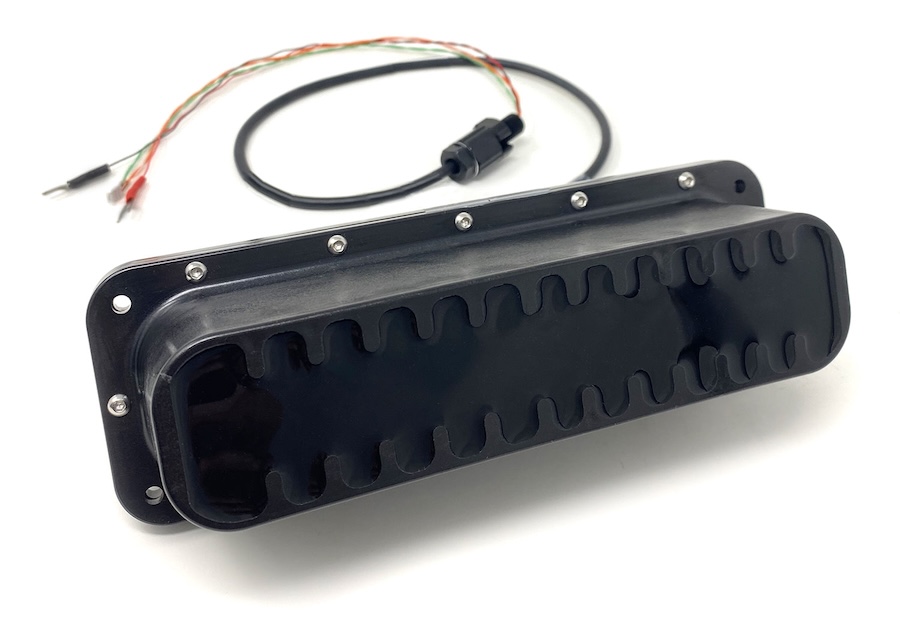

Sonar frontale 2D
Sistemi sonar a matrice fasata
Questi sistemi utilizzano la formazione del fascio controllata elettronicamente per orientare i fasci sonar senza movimenti meccanici. Ciò consente un’immagine rapida e ad alta risoluzione su un’ampia gamma di settori, migliorando la separazione dei bersagli e riducendo la latenza. Il sonar a matrice in fase è spesso preferito per applicazioni che richiedono frequenze di aggiornamento elevate, come il controllo adattivo della missione nella navigazione autonoma.
Questi rappresentano un’altra differenza fondamentale. Il sonar multibeam frontale offre un’ampia copertura e capacità di mappatura dettagliata del terreno. Al contrario, il sonar a fascio singolo tende ad essere più semplice ed economico, rendendolo particolarmente adatto per compiti a corto raggio e installazioni in spazi limitati.
Sonar a scansione meccanica
I sonar a scansione meccanica utilizzano trasduttori rotanti per costruire immagini linea per linea, in grado di fornire dettagli ad alta risoluzione, ma a scapito di velocità di aggiornamento più lente e maggiore complessità meccanica.
Questi sistemi possono essere dotati di meccanismi di inclinazione per regolare l’angolo di scansione verticale, una caratteristica fondamentale per le piattaforme che operano a profondità variabili o che mirano a obiettivi sia a breve che a lungo raggio.
Un sistema sonar forward looking robusto offre molteplici funzionalità fondamentali per le operazioni marittime:
Rilevando in tempo reale rocce sommerse, relitti, condutture e altri ostacoli, il sonar frontale consente di adottare strategie di prevenzione proattive, soprattutto in acque affollate o inesplorate.
In combinazione con sistemi di rilevamento autonomi o con equipaggio, il sonar frontale supporta la generazione di modelli batimetrici dettagliati utilizzati in oceanografia, monitoraggio ambientale e progetti di infrastrutture del fondale marino.
La capacità di rilevare e classificare oggetti in condizioni subacquee difficili rende questi sistemi indispensabili nelle operazioni di ricerca e soccorso (SAR), nelle indagini forensi e nel recupero di beni.
Durante la navigazione in ambienti sconosciuti o dinamici, il sonar frontale aiuta a pianificare percorsi ottimali che evitano i pericoli riducendo al minimo i tempi di transito.
Per gli operatori di AUV, ROV e USV, il sonar frontale fornisce una visibilità frontale essenziale, supportando missioni più sicure, specialmente durante la navigazione autonoma.
Oceanografia e monitoraggio ambientale
[caption id="attachment_21882" align="alignright" width="300"]
NORBIT FLS (Forward Looking Sonar) di NORBIT Subsea
Il sonar a visione frontale svolge un ruolo fondamentale nelle missioni di ricerca oceanografica. Installati su navi da ricerca, veicoli subacquei autonomi (AUV) o corpi trainati, questi sistemi facilitano la mappatura precisa dei fondali marini e il rilevamento delle caratteristiche bentoniche.
L’imaging sonar volumetrico consente ai ricercatori di modellare gli ecosistemi e monitorare i cambiamenti ambientali nel tempo. I sistemi a banda larga offrono l’alta risoluzione necessaria per studiare in dettaglio il trasporto dei sedimenti, le strutture della barriera corallina e gli habitat bentonici.
Le grandi navi commerciali operano spesso in porti trafficati, canali stretti o in condizioni di scarsa visibilità. Il sonar frontale migliora la sicurezza della navigazione identificando gli ostacoli sommersi e consentendo di modificare la rotta in tempo reale. Sui traghetti e sulle navi da carico, i sistemi di prevenzione dei pericoli basati sul sonar integrano il radar e il GPS, fornendo una visione subacquea allo strumento di consapevolezza situazionale.
Le piattaforme autonome e telecomandate si affidano in larga misura al sonar frontale per garantire una navigazione sicura. Questi veicoli sono spesso impiegati in operazioni vicino a infrastrutture, all’interno di condutture o su fondali marini difficili. I sistemi di imaging sonar aiutano a prevenire le collisioni e supportano manovre di precisione durante le missioni di ispezione, manutenzione e raccolta dati.
Sebbene il sonar frontale non sia utilizzato principalmente per il rilevamento dei pesci, i sistemi avanzati possono aiutare a studiare il comportamento della fauna marina e la distribuzione delle popolazioni in acque aperte o in prossimità di strutture. Se integrati con l’imaging volumetrico, contribuiscono alla ricerca ittica non invasiva e alla valutazione degli habitat.
Il sonar a scansione frontale è fondamentale nelle operazioni di ricerca e recupero, consentendo il rilevamento di aerei precipitati, navi affondate o attrezzature smarrite. La sua capacità di operare in acque torbide e ad alta turbidità, dove i sistemi ottici falliscono, è essenziale per la rapida identificazione e il recupero di oggetti subacquei.
Per funzionare in modo efficace sul campo, i sistemi sonar a scansione frontale devono integrarsi con una varietà di tecnologie di bordo e specifiche per la missione:
Piattaforme di navigazione autonome: sugli AUV e sugli USV, i dati del sonar vengono inviati direttamente ai sistemi di controllo che prendono autonomamente le decisioni di navigazione. Gli algoritmi di prevenzione dei pericoli si basano su input del sonar tempestivi e accurati.
I progettisti di sistemi devono inoltre considerare il tipo di segnale (banda larga o banda stretta), l’ampiezza del fascio, il raggio di scansione e la profondità operativa. Il sonar a banda larga fornisce immagini dettagliate a breve distanza, ideali per l’ispezione e il recupero, mentre i sistemi a banda stretta eccellono nel rilevamento a lungo raggio.
I sistemi sonar professionali e all’avanguardia spesso devono comunicare con una serie di dispositivi elettronici di bordo, come GPS, piloti automatici, ecoscandagli e display multifunzione. Per supportare questa interoperabilità, molte unità sonar commerciali e di livello scientifico incorporano il supporto per protocolli di dati marini standardizzati, come NMEA 0183 e NMEA 2000.
Mentre NMEA 0183 è più semplice e utilizza la comunicazione seriale, NMEA 2000 offre una rete basata su CAN più robusta e ad alta velocità, ideale per le moderne imbarcazioni digitali. L’integrazione tramite questi standard consente di utilizzare gli avvisi di ostacoli derivati dal sonar direttamente dai sistemi di navigazione autonomi o di registrarli per l’analisi della missione, rendendo la conformità NMEA una considerazione importante sia per le piattaforme con equipaggio che per quelle senza equipaggio.
In che modo il sonar forward looking differisce dal sonar forward facing di consumo
Spesso si fa confusione tra i sonar professionali a proiezione frontale e le unità sonar “a proiezione frontale” commercializzate per i pescatori. Sebbene entrambi possano utilizzare una terminologia simile, le loro prestazioni e i loro ambiti di applicazione sono molto diversi:
| Caratteristica | FLS professionale | Ecoscandaglio per uso privato |
| Utilizzo principale: | Navigazione, mappatura ed evitamento degli ostacoli | Rilevamento dei pesci |
| Portata: | 100–1000+ meters | Generalmente inferiore a 50 metri |
| Immagini: | Volumetrica 2D/3D, multibeam | Immagini 2D semplificate |
| Impiego: | ROV, AUV, imbarcazioni da rilevamento, navi commerciali | Imbarcazioni da diporto |
| Phased array, multibeam | A fascio singolo o doppio | |
| Integrazione: | Sistemi autonomi, controllo missione | Autonomo con chartplotter |
I sistemi di livello consumer, come i fishfinder a scansione frontale, sono limitati alle profondità ricreative e non dispongono della risoluzione e delle capacità di elaborazione del segnale necessarie per le missioni professionali. Non sono in grado di risolvere infrastrutture sommerse, modellare il terreno in 3D o interfacciarsi con protocolli di navigazione autonomi.
Il sonar a scansione frontale è una componente fondamentale delle moderne operazioni di navigazione e rilevamento subacqueo. Con capacità che vanno ben oltre quelle dei sistemi di livello consumer, FLS fornisce dati utilizzabili per la navigazione sicura, la mappatura dei fondali marini e la pianificazione delle missioni in un’ampia gamma di settori marittimi.
Che si tratti di supportare la ricerca oceanografica, la navigazione commerciale o l’esplorazione basata su AUV, il sonar a scansione frontale rimane essenziale per comprendere e operare negli ambienti subacquei. Con la continua evoluzione della tecnologia, possiamo aspettarci un’integrazione, una risoluzione e un’autonomia ancora maggiori da questi potenti sistemi.
