Le condutture offshore e i cavi sottomarini costituiscono la spina dorsale della moderna infrastruttura energetica e di dati, ma la loro ispezione dipende da un’interazione strettamente coordinata tra sistemi di superficie e sottomarini. Mentre l’ispezione vera e propria viene effettuata da veicoli a comando remoto, veicoli subacquei autonomi e cingolati del fondale marino, le navi di superficie senza equipaggio svolgono sempre più un ruolo critico di supporto. Gli USV di supporto all’ispezione fungono da piattaforme mobili di superficie che estendono la portata, riducono i costi e migliorano la flessibilità operativa, senza sostituire le risorse sottomarine che eseguono l’ispezione visiva e basata su sensori.
Perché le condutture e i cavi hanno ancora bisogno di un supporto di superficie
Le condutture sottomarine e i cavi elettrici o di telecomunicazione richiedono ispezioni di routine per verificare l’integrità strutturale, la profondità di interramento, lo sviluppo della campata libera, i danni esterni e l’interazione con il fondo marino o l’ambiente. Questi compiti richiedono un’osservazione e una misurazione a distanza ravvicinata, che può essere ottenuta solo con sistemi sottomarini che operano in diretta prossimità dell’asset.
I ROV, gli AUV e i cingolati forniscono telecamere, sonar, scanner laser e sensori di contatto necessari per l’ispezione e il rilevamento. Tuttavia, nessuna di queste piattaforme opera in modo isolato. Ogni missione di ispezione sottomarina dipende dall’infrastruttura di superficie per i riferimenti di navigazione, le comunicazioni, la gestione dell’energia, il trasferimento dei dati e la supervisione umana.

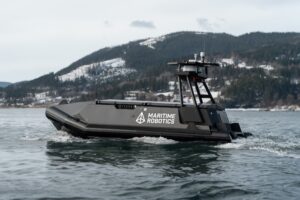

Vascello di superficie non avvitato Mariner di Maritime Robotics
Tradizionalmente, questo supporto è stato fornito da navi di supporto offshore con equipaggio. Gli USV introducono un livello di superficie alternativo per alcuni profili di missione, in particolare in acque poco profonde, ambienti vicini alla costa e campagne di monitoraggio ripetute. Il loro ruolo non è quello di ispezionare direttamente i beni sottomarini, ma di consentire l’ispezione servendo come nodo di superficie persistente e posizionato con precisione.
Gli USV di ispezione coperti da questo articolo:
Cosa fanno effettivamente gli USV di supporto all’ispezione
Gli USV di supporto alle ispezioni svolgono ruoli di superficie che tradizionalmente richiederebbero un’imbarcazione con equipaggio, mentre l’ispezione vera e propria viene effettuata da un’unità sottomarina come un ROV, un AUV o un crawler.
Responsabilità tipiche degli USV:
- Navigazione e mantenimento della posizione sopra il corridoio di ispezione
- Relè di comunicazione tra i sistemi sottomarini e gli operatori
- Supervisione della missione e monitoraggio della sicurezza
- Supporto al dispiegamento e al recupero dei veicoli sottomarini
Gli USV di supporto non conducono normalmente ispezioni visive o sonar in prima persona. Il loro ruolo è quello di consentire l’ispezione fornendo il posizionamento, il controllo e la trasmissione di dati per il sistema sottomarino.
Responsabilità di superficie e responsabilità sottomarine nelle operazioni di ispezione
Una chiara distinzione tra i ruoli di superficie e quelli sottomarini è essenziale per capire come vengono effettivamente eseguite le campagne di ispezione.
Responsabilità di superficie (compresi gli USV)
Le piattaforme di superficie gestiscono le funzioni abilitanti che rendono possibile il lavoro sottomarino:
- Navigazione, prevenzione delle collisioni e conformità alle norme marittime.
- Posizionamento dinamico / sosta controllata sopra il corridoio di ispezione
- Relè di comunicazione che collega i veicoli sottomarini agli operatori
- Ove applicabile: distribuzione di energia, oltre alla sicurezza della missione e al monitoraggio della salute del sistema.
Responsabilità sottomarine (veicoli d’ispezione)
I veicoli sottomarini eseguono il compito di ispezione vero e proprio:
- ROV: ispezione visiva, imaging sonar, metrologia, verifica dei punti di contatto.
- Crawler: interazione con il fondo marino per una valutazione dettagliata della sepoltura e dell’esposizione.
- AUV: linee di indagine pre-programmate per la valutazione di percorsi ad ampio raggio e il rilevamento di anomalie.
Perché questo è importante
Questa divisione delle responsabilità contrasta le idee errate comuni sull’autonomia. I veicoli di superficie senza equipaggio non sostituiscono i veicoli sottomarini o le competenze umane, ma forniscono l’infrastruttura di superficie che consente di condurre le ispezioni sottomarine in modo più efficiente in una gamma più ampia di condizioni operative.

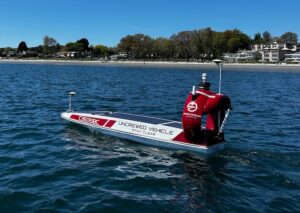

Indagine DataXplorer™ di Open Ocean Robotics
Perché gli operatori utilizzano gli USV invece delle imbarcazioni con equipaggio
L’adozione di USV di supporto è guidata da considerazioni operative pratiche piuttosto che dalla novità. La riduzione dei costi è un fattore primario per le campagne di ispezione in acque poco profonde e vicine, dove il sovraccarico di una grande nave offshore è sproporzionato rispetto al compito.
La riduzione dell’esposizione del personale è un altro fattore determinante. Gli USV allontanano l’equipaggio da ambienti pericolosi o remoti, in particolare durante le operazioni di monitoraggio ripetitive o nelle zone costiere congestionate. Gli ingombri logistici ridotti semplificano la mobilitazione e la smobilitazione, rendendo più flessibili i programmi di ispezione regionali.
Gli USV consentono anche la persistenza. Gli operatori possono condurre ispezioni ripetute lungo lo stesso tratto di conduttura, ritornare su anomalie precedentemente identificate o mantenere una presenza di monitoraggio a lungo termine senza impegnare una nave con equipaggio per periodi prolungati.
È importante notare che gli USV non sono posizionati come sostituti universali. Le ispezioni in acque profonde che comportano sistemi ROV pesanti, compiti di intervento complessi o requisiti di alta potenza continuano ad affidarsi a navi di supporto offshore convenzionali.
Scenari tipici di ispezione in cui gli USV hanno senso
Gli USV di supporto sono più adatti a scenari operativi specifici. L’ispezione di condotte in acque poco profonde è un’applicazione comune, in particolare per le linee di esportazione, le linee di flusso interne e le infrastrutture costiere. Anche le ispezioni di cavi nearshore e landfall beneficiano della manovrabilità e dell’ingombro ridotto delle piattaforme di superficie senza equipaggio.
Le indagini post-installazione rappresentano un altro caso d’uso in cui gli USV possono supportare le corse di verifica di ROV o AUV lungo le condotte o i cavi appena posati. La reispezione mirata in seguito al rilevamento di anomalie consente agli operatori di rispondere rapidamente senza dover rimuovere le navi di grandi dimensioni.
Il monitoraggio ambientale condotto insieme all’ispezione delle infrastrutture è sempre più integrato nelle campagne. Gli USV possono supportare l’ispezione sottomarina e contemporaneamente ospitare sensori di superficie o di colonna d’acqua per raccogliere dati complementari.
Considerazioni tecniche sull’utilizzo degli USV per il supporto alle ispezioni
Le imbarcazioni di supporto USV operano all’interno di limiti tecnici definiti che determinano la pianificazione della missione. La capacità del carico utile e la disposizione del ponte determinano quali sistemi sottomarini possono essere impiegati e come vengono eseguiti il lancio e il recupero. La disponibilità di energia limita le dimensioni e la durata dei ROV o delle attrezzature ausiliarie supportate.
L’architettura delle comunicazioni è un fattore critico. Gli operatori devono tenere conto della latenza, della larghezza di banda e della ridondanza dei collegamenti radio, satellitari (SATCOM) e acustici. I vincoli meteorologici e dello stato del mare influenzano i limiti di lancio e di recupero e le prestazioni di mantenimento della stazione.
I modelli di controllo human-in-the-loop rimangono centrali. Mentre la navigazione di superficie e il mantenimento della stazione possono essere automatizzati, le attività di ispezione sottomarina si basano sulla supervisione, sul processo decisionale e sull’intervento dell’operatore. Questi USV sono progettati per integrarsi con l’autonomia supervisionata, piuttosto che eliminare il controllo umano.
Vincoli normativi e operativi
La conformità normativa determina come e dove può essere implementato il supporto all’ispezione per gli USV. I requisiti per evitare le collisioni, le restrizioni operative nelle vie d’acqua condivise e le normative dello Stato di bandiera o dello Stato costiero influenzano la progettazione della missione.
La supervisione a distanza, l’accettazione da parte dell’assicurazione e i requisiti del cliente devono essere affrontati fin dalle prime fasi del processo di pianificazione. Questi fattori non impediscono l’uso degli USV, ma definiscono il quadro operativo all’interno del quale possono essere impiegati in modo responsabile e credibile.
Dove si collocano gli USV nelle moderne strategie di ispezione sottomarina
Gli USV di supporto alle ispezioni sono meglio compresi come piattaforme di superficie complementari all’interno di flotte miste. Aumentano la flessibilità consentendo l’ispezione in ambienti e con frequenze che non sono praticabili con le sole imbarcazioni con equipaggio. Riducono i costi per missioni adeguate, mantenendo la supervisione umana e il controllo operativo.
Piuttosto che consentire un’ispezione autonoma, gli USV consentono più ispezioni. Supportando i ROV, gli AUV e i crawler con il posizionamento, le comunicazioni e il coordinamento, consentono agli operatori di adattare le strategie di ispezione alle realtà della moderna gestione delle infrastrutture offshore.
