Acoustic Doppler Current Profiler (ADCP)-Sensoren messen Wassergeschwindigkeitsprofile in der gesamten Wassersäule und unterstützen damit die Meeresbeobachtung, das Küsteningenieurwesen, die Offshore-Energie und den Betrieb autonomer Plattformen. Durch die Auflösung von 3D-Strömungsvektoren mit Hilfe von Multibeam-Doppler-Techniken liefert ein ADCP kontinuierliche, hochwertige Daten für Zirkulationsstudien, die Bewertung des Sedimenttransports, die Standortcharakterisierung, den Bau von Unterwasseranlagen und die Einhaltung von Umweltauflagen.
In diesem Leitfaden werden die Anbieter von ADCP-Strömungsmessern vorgestellt, darunter schiffsmontierte und bodenmontierte Geräte, Bojen- und Verankerungssysteme sowie kompakte Geräte für AUVs, USVs und Gleiter.
Read the Technology Overview
Hochleistungsinstrumente, Sensoren und Technologien für die Erforschung und Überwachung von Unterwasserumgebungen
Modernste Vermessungs-, Positionierungs- und Sensorlösungen für hydrografische und ozeanografische Anwendungen
Wenn Sie entwerfen, bauen oder liefern Akustische Doppler-Stromprofiler (ADCP), create a profile to showcase your capabilities and connect with visitors who have an active requirement for your solutions.
Workhorse Proteus ADCP von Teledyne Marine
Akustische Doppler-Strömungsprofiler (ADCPs) sind grundlegende Instrumente der modernen Meeresbeobachtung, des Küsteningenieurwesens und der Offshore-Energieentwicklung. ADCPs wurden entwickelt, um präzise Profile der Wassergeschwindigkeit in der gesamten Wassersäule zu messen. Sie liefern kontinuierliche, zuverlässige und hochauflösende Messungen in Umgebungen, die von flachen Flussmündungen bis hin zu abyssalen Forschungsgebieten reichen. Ihre Robustheit, Autonomie, Datenfülle und die Fähigkeit, als Kernkomponente sowohl fester Observatorien als auch mobiler Plattformen zu dienen, haben den Platz des ADCP als einen der am häufigsten eingesetzten Sensoren im globalen Ozeanbeobachtungssystem gefestigt.
Akustische Doppler-Strömungsmessgeräte sind das Arbeitspferd für die Erfassung umfassender Geschwindigkeitsprofile über die gesamte Wassersäule. Sie sind unverzichtbar für die Auflösung mesoskaliger Zirkulationsmuster, die Untersuchung geschichteter Scherschichten, die Verfolgung energiereicher interner Wellenpakete und die Quantifizierung turbulenter Mischungsraten. Diese Messungen sind unerlässlich, um unser Verständnis grundlegender Prozesse wie Energieübertragung, Wärmetransport und den Transport biogeochemischer Spurenstoffe in dynamischen Meeresumgebungen zu verbessern.
Ingenieure setzen ADCPs ein, um die oft zerstörerische Interaktion zwischen Wellen und Strömungen zu quantifizieren, komplexe Sedimenttransportwege zu kartieren und kritische Scherspannungen am Meeresboden zu bestimmen. Hochfrequenzinstrumente sind besonders wertvoll für die präzise Kartierung der Dynamik von Schwebstoffen in der Nähe von Flussausläufen, größeren Baggerstellen und kritischen Küstenschutzbauten. Darüber hinaus ermöglicht die robuste Bottom-Track-Funktion eine präzise Bathymetrie-Erfassung in Echtzeit während mobiler Untersuchungen.
HydroFlow, hochpräziser ACDP-Sensor, von SatLab Geosolutions
Die Strömungscharakterisierung ist für die Sicherheit und die wirtschaftliche Rentabilität von Offshore-Energieinfrastrukturen von größter Bedeutung. ADCPs liefern die Langzeitdatensätze, die für eine detaillierte Analyse der Turbinenausbeute, für die Abschätzung von Ermüdungserscheinungen und für die komplexe Konstruktion von festen und schwimmenden Plattformträgern erforderlich sind. Die gesammelten Daten liefern Statistiken über die Turbulenzintensität, Drehungsprofile, Scherprofile und Statistiken über Extremereignisse – allesamt Voraussetzungen für den Bau einer sicheren und effizienten Offshore-Energieinfrastruktur.
Im stark regulierten Unterwasserbausektor ermöglichen ADCPs eine Echtzeit-Strömungskartierung, um Risiken zu minimieren und einen präzisen Kranbetrieb, eine effiziente Rohrverlegung und die Sicherheit von Tauchern zu unterstützen. Bei der Integration in ferngesteuerte Fahrzeuge (Remotely Operated Vehicles, ROVs) verbessern die Systeme wichtige Funktionen wie die Positionsbestimmung, die präzise Unterwassernavigation und die Fahrzeugsteuerung, insbesondere in schwierigen, schlecht einsehbaren Umgebungen.
Hydrodynamische Daten sind eine zwingende Voraussetzung für Umweltbehörden, die die Auswirkungen von Großprojekten bewerten und überwachen. ADCPs liefern wiederholbare, quantifizierbare Datensätze, die die Überwachung der Einhaltung von Baggerarbeiten, der Ausbreitung von Industrie- und Abwassereinleitungen, Kühlwasserabflüssen und Aquakulturen unterstützen und so die Einhaltung der Umweltvorschriften für Küsten und Offshore gewährleisten.
Autonome Unterwasserfahrzeuge (AUVs), unbemannte Oberflächenfahrzeuge (USVs) und Unterwassergleiter stützen sich in hohem Maße auf leichte ADCPs mit geringem Stromverbrauch, um ihre grundlegenden Betriebsfunktionen zu erfüllen. Diese Sensoren liefern lebenswichtige Navigationsdaten durch Bodenspur- und Wasserspur-Funktionen, ermöglichen eine präzise Höhenkontrolle und dienen der adaptiven Missionsplanung. Bei Wellengleitern und AUVs liefert der Strömungsprofiler die Entfernungsmessung, die Geschwindigkeit der Bodenspur und die Profilierungsfunktionen, die für die autonome Entscheidungsfindung entscheidend sind.

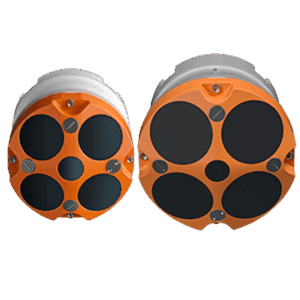

CHCNAV RS600 & 1200 ADCPs von Teledyne Marine
Die Wahl der Konfiguration des Acoustic Doppler Current Profiler richtet sich nach den Anforderungen an die Anwendung, die Tiefe und die Dauer der Messung.
Durch den Schiffsrumpf hindurch oder auf einem seitlichen Gestell montiert, liefern VM-ADCP Strömungsprofile während der Fahrt des Schiffes. Diese Konfiguration ist ideal für die sektorbasierte Kartierung von Küstenströmungen, die genaue Abflussschätzung in Flüssen und für Forschungsfahrten im Einzugsgebiet.
Diese stabilen Plattformen auf dem Meeresboden beherbergen aufwärtsgerichtete ADCPs für die Langzeitüberwachung. Diese Konfiguration ist der Goldstandard für Untersuchungen von Gezeitenressourcen, hochauflösende Analysen von Sturmereignissen und grundlegende Arbeiten zur Sedimentdynamik, da sie stabile, qualitativ hochwertige Profile über lange Zeitfenster bietet.
Bei Verankerungen in der Tiefsee, die in der Regel für Studien der Geschwindigkeitsstruktur in voller Tiefe eingesetzt werden, werden ADCPs verwendet, um interne Wellensignaturen und Wellenparameter zu erfassen. Bojen und Profilierungsschwimmer setzen diese Profiler häufig für oberflächennahe Strömungsmessungen ein, während Gleiter kompakte, nach unten gerichtete Geräte für Navigations- und vertikale Mischungsstudien verwenden.
Der Einsatz im flachen Wasser erfordert eine sorgfältige Kontrolle der Nebenkeuleninterferenzen und akustischen Randeffekte, die die Datenqualität beeinträchtigen können. Bei Einsätzen in der Tiefsee hingegen, bei denen der Druck der wichtigste Faktor ist, stehen Energieeffizienz, Korrosionsbeständigkeit und robuste Druckgehäuse im Vordergrund, um die Langlebigkeit zu gewährleisten. Die Auswahl der Frequenz ist eine zentrale technische Entscheidung, die den Bereich und die Auflösung des Instruments auf die jeweilige Einsatztiefe abstimmen muss.
Ein Acoustic Doppler Current Profiler arbeitet nach dem Prinzip der Doppler-Verschiebung. Er sendet einen fokussierten akustischen Impuls (den “Ping”) in das Wasser und analysiert die Frequenzverschiebung der Echos, die von Schwebeteilchen (Plankton, Sediment, Luftblasen) in der Wassersäule zurückgestreut werden. Diese Frequenzverschiebung ist direkt proportional zur radialen Geschwindigkeit der streuenden Partikel entlang des Weges des Schallstrahls.
Durch die Lenkung mehrerer akustischer Strahlen in bekannten, definierten Winkeln (typischerweise vier oder fünf Strahlen in einer Standard-Janus-Konfiguration) löst das Instrument dreidimensionale Geschwindigkeitsvektoren (U, V und W) über mehrere Tiefen “Bins” auf. Die Standardkonfiguration mit vier Strahlen ist nicht nur die gebräuchlichste, sondern auch für eine bestimmte technische Funktion von entscheidender Bedeutung: Sie bietet eine robuste Redundanz, da das Gerät alle drei Geschwindigkeitskomponenten und eine wichtige Fehlergeschwindigkeit gleichzeitig berechnen kann. Diese vierte Berechnung bietet eine Echtzeitprüfung der Annahme einer gleichmäßigen Strömung über die Strahlen, wodurch die Datenqualität und die Zuverlässigkeit des Instruments erheblich verbessert werden.
Zusätzlich zur Geschwindigkeit zeichnet der Profiler wichtige unterstützende Parameter auf. Dazu gehören die Rückstreuungsintensität (die Stärke des zurückgegebenen Signals), die Korrelation und die Echoamplitude, die wertvolle Einblicke in die Konzentration der Schwebstoffe, die akustischen Streueigenschaften und die allgemeine Datenqualität bieten.
Moderne ADCPs verfügen über hochentwickelte interne Sensoren, die eine genaue Datentransformation und Referenzierung ermöglichen. Diese Instrumente verfügen über hochpräzise Neigungs-, Kompass-, Druck- und Temperatursensoren, die es dem System ermöglichen, die Lage der Plattform autonom zu kompensieren, die Tiefe genau zu referenzieren und die Datenintegrität bei langen, unabhängigen Einsätzen aufrechtzuerhalten.
ADCP-Schwinger werden in der Regel aus hochstabiler piezoelektrischer Keramik hergestellt, die in Mehrfachstrahl-Arrays angeordnet sind. Die Gehäuse werden je nach Tiefe und Korrosionsfaktoren ausgewählt. Sie reichen von eloxiertem Aluminium für den Einsatz in Küstennähe bis hin zu speziellen Titan- und glasgefüllten Verbundwerkstoffen für den Einsatz in der Tiefsee, wo die Beständigkeit gegen anhaltende hydrostatische Belastungen entscheidend ist.
Die Ingenieure müssen Faktoren wie Wandstärke, Materialauswahl, O-Ring-Redundanz und Anschlussdichtungsstrategien genau abwägen, um die Überlebensfähigkeit des Druckgehäuses in extremen Tiefen, die oft 6.000 Meter überschreiten, zu gewährleisten.
Strenge Kalibrierung und Wartung sind für die Genauigkeit des ADCP unerlässlich:
Die Branche entwickelt sich durch die Integration von Sensoren und digitale Innovationen weiter:
