Akustische Pinger sind eigenständige Unterwassergeräte, die wiederholbare akustische Impulse aussenden, um die Ortung, Lokalisierung und Bergung von untergetauchten Objekten zu unterstützen. Sie werden in der ozeanographischen Forschung, im Offshore-Energiebereich und in der Verteidigung eingesetzt. Akustische Pinger sind ein einfaches und äußerst zuverlässiges Mittel zur Ortung von Geräten, wenn kein Sichtkontakt und kein GPS verfügbar sind.
Auf dieser Seite finden Sie Anbieter von akustischen Unterwasser-Pingern für AUVs, ROVs, Verankerungen und Unterwasser-Infrastrukturen, die die Verfolgung, Notfallbergung und Markierung von wichtigen Objekten unterstützen.
Read the Technology Overview
Akustische Unterwasser-Ortungs- und Bergungslösungen für unternehmenskritische Unterwasseranlagen
Wenn Sie entwerfen, bauen oder liefern Akustische Pinger, create a profile to showcase your capabilities and connect with visitors who have an active requirement for your solutions.
Akustische Unterwasser-Pinger senden wiederholbare akustische Impulse aus, die die Ortung und Lokalisierung von Geräten im gesamten maritimen Bereich erleichtern. Von der ozeanographischen Tiefseeforschung bis hin zu Offshore-Energie und Verteidigung bieten diese kompakten Geräte einen zuverlässigen Anhaltspunkt in einem Medium, in dem ein Sichtkontakt oft unmöglich ist. Im Gegensatz zu komplexeren Systemen benötigt ein Pinger keine externe Infrastruktur, um zu funktionieren. Das macht ihn zu einem sicheren Sicherheitsnetz für bergungskritische Szenarien.

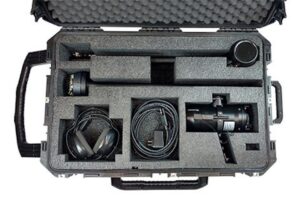

PRS-275 akustisches Pinger-Empfängersystem für Taucher und Oberflächen von RJE International
Die Ortung ist die häufigste Anwendung dieser Technologie. Pinger sind in AUVs, ROVs, Verankerungen und geschleppte Sensor-Arrays integriert. Wenn ein Fahrzeug außer Gefecht gesetzt wird oder eine Verankerungsleine reißt, ist der Pinger die einzige Möglichkeit für ein mit einem Hydrophon ausgestattetes Schiff an der Oberfläche, das Objekt aufzuspüren. In hochwertigen Verteidigungs- oder Raumfahrtszenarien sind Notortungs-Pinger so konzipiert, dass sie beim Eintauchen automatisch aktiviert werden und ein Signal mit hohem Output für die Wiederherstellung wichtiger Daten liefern.
Für langfristige Einsätze, wie benthische Observatorien oder Sedimentfallen, sind Pinger unverzichtbar. Forscher setzen oft über Monate oder Jahre hinweg Geräte in Tiefseeumgebungen ein, in denen GPS nicht verfügbar ist. Ein akustischer Unterwasser-Pinger ermöglicht es dem Bergungsschiff, das Gerät genau zu lokalisieren, selbst wenn sich die Umgebung des Meeresbodens verändert hat oder Oberflächenmarkierungen verdriftet sind.
Eine spezielle Anwendung der Pinger-Technologie ist das Acoustic Deterrent Device (ADD). Diese Geräte sind so konzipiert, dass sie bestimmte Frequenzen und Muster aussenden, um Meeressäuger von gefährlichen Gebieten wie aktiven Baustellen, Offshore-Windparks oder Fischernetzen fernzuhalten. Ein ADD hat zwar den gleichen Aufbau wie ein Standard-Pinger, ist aber speziell auf biologische Empfindlichkeiten abgestimmt, um die Einhaltung von Umweltvorschriften und die Sicherheit der Tiere zu gewährleisten.
Im Offshore-Sektor markieren Pinger unter Wasser liegende Infrastrukturen wie Verteiler, Bohrlochköpfe und Kabeltrassen. Sie helfen ROV-Piloten bei der Navigation in schlecht sichtbaren Umgebungen. Im Verteidigungsbereich werden sie vor allem in Test- und Evaluierungsbereichen eingesetzt, um Torpedos, Unterwasserziele oder UUVs während Trainingsübungen zu verfolgen, ohne dass komplexe vernetzte Arrays erforderlich sind.
Herkömmliche kontinuierliche Pinger senden Impulse mit einer festen Frequenz aus. Sie sind zwar sehr zuverlässig, können aber in belebten Umgebungen schwer zu unterscheiden sein. Moderne kodierte Pinger lösen dieses Problem, indem sie eindeutige digitale Kennungen senden, die es den Betreibern ermöglichen, zwischen mehreren Objekten auf derselben Frequenz zu unterscheiden.
Notfallgeräte sind oft inaktiv und werden nur durch Wasserkontakt oder Druck ausgelöst, wobei maximale Leistung und Ausdauer wichtiger sind als die Größe. Im Gegensatz dazu sind Long-Life- oder Ultra-Low-Power-Pinger für mehrjährige Einsätze konzipiert. Sie verwenden extrem niedrige Arbeitszyklen, um die Batterie zu schonen – auf Kosten einer geringeren Reichweite.
Passiver akustischer Unterwasser-Pinger-Empfänger VADR-600M von RJE International
Während die meisten Pinger omnidirektional sind, um sicherzustellen, dass die Signale aus jedem Winkel empfangen werden können, fokussieren direktionale Pinger die akustische Energie auf einen bestimmten Strahl. Dies erhöht die effektive Reichweite und die Lokalisierungsgenauigkeit, erfordert aber eine präzise Ausrichtung während des Einsatzes.
Tiefseeeinsätze erfordern leistungsstarke Pinger, die mit niedrigeren Frequenzen arbeiten, um die akustische Absorption über große Entfernungen zu bekämpfen. Am anderen Ende des Spektrums befinden sich Miniatur- und eingebettete Pinger, die für Plattformen mit eingeschränktem SWaP (Größe, Gewicht und Leistung) wie Mikro-AUVs oder kleine Sensorknoten entwickelt wurden.
Die Wahl der Frequenz ist ein grundlegender Kompromiss. Signale mit niedrigen Frequenzen (z.B. 10 kHz bis 20 kHz) haben eine größere Reichweite, da sie weniger von der Absorption beeinträchtigt werden, aber sie erfordern größere Schallwandler und mehr Leistung. Hochfrequenzsignale (z.B. 30 kHz bis 50 kHz+) ermöglichen kleinere, kompaktere Pinger-Designs und eine bessere zeitliche Auflösung, haben aber eine begrenzte Reichweite, insbesondere in Umgebungen mit hohem Geräuschpegel.
Die vom Hersteller angegebenen Reichweiten sind nominal und die tatsächliche Leistung hängt stark von den Umgebungsvariablen ab. Umgebungsgeräusche durch den Schiffsverkehr oder biologische Quellen können Signale maskieren, während das Schallgeschwindigkeitsprofil (Thermokline und Salzschichten) akustische Pfade brechen kann. Auch die Beschaffenheit des Meeresbodens spielt eine Rolle. Weicher Schlick absorbiert Signale, während felsiger Boden Mehrweg-Interferenzen verursachen kann.
Ausdauer ist das A und O der Zuverlässigkeit von Pinger. Primäre Lithiumbatterien sind aufgrund ihrer hohen Energiedichte der Standard für langfristige Einsätze. Für kürzere, sich wiederholende Einsätze werden wegen der geringeren Lebenszykluskosten oft wiederaufladbare Systeme bevorzugt.
Bei festen Pinger-Installationen, wie z.B. bei auf dem Meeresboden montierten Observatorien, stehen mechanische Robustheit und Korrosionsbeständigkeit im Vordergrund. Im Gegensatz dazu benötigen mobile Plattformen wie Segelflugzeuge oder Schleppkörper Pinger mit minimalen hydrodynamischen Auswirkungen und hoher Widerstandsfähigkeit gegenüber akustischen Geräuschen des Wirtsfahrzeugs.
Drop-and-Forget-Einheiten werden in Notfallszenarien eingesetzt, bei denen die Sicherheit der Bergung gering ist. Bei diesen Einheiten stehen Einfachheit und Autonomie im Vordergrund. Das Design konzentriert sich auf Überlebensfähigkeit und Aktivierungszuverlässigkeit, um sicherzustellen, dass das Gerät genau dann ausgelöst wird, wenn es benötigt wird, auch nach langen Ruhephasen.
In der Branche zeichnet sich ein Wandel hin zur intelligenten Pinger-Technologie ab. Dazu gehört die Integration von Umgebungssensoren, die die Ping-Rate je nach Batteriestatus oder erkannter Bewegung variieren können. Darüber hinaus werden Pinger im Zuge der zunehmenden Autonomie des Sektors immer häufiger als Navigationswegpunkte für AUV-Schwärme eingesetzt, um die Lücke zwischen einfachen Bergungsmarkierungen und aktiven Navigationshilfen zu schließen.
